本讲是android camera专题系列的第38讲，我们介绍android camera2 api专题的通过cropregion控制zoom缩放。

更多资源：

资源	描述
在线课程
知识星球	星球名称：深入浅出android camera 星球id: 17296815
wechat	极客笔记圈

android zoom简介

zoom就是对画面进行放大或缩小功能，分为光学变焦(optical zoom)和数字变焦(digital zoom)两种

光学变焦	数字变焦
光学变焦是通过物理光学手段来变焦的，也就是调整硬件的镜片间的距离实现的	数字变焦是软件手段，在计算机上放大图片
光学变焦是真实的像素，它可以原汁原味地还原远处的景物，而不会有什么质量损失	数字变焦是利用软件对已有像素周边的色彩进行判断，并根据周边的色彩情况插入经特殊算法加入的像素，所产生的照片是通过软件运算方式得到的
光学变焦的原理就是通过改变焦距的大小来改变图像的大小，而且光学变焦只是改变了光线传输的距离，光线本身没有变化，所以照片质量不会发生变化	数字变焦最基本的原理就是将一张已经固定的照片在进行放大，因为数码照片是使用像素组成的，所以进行变焦之后只能看到一个个的小点或者小方块

如何查询当前camera支持的zoom能力

cameracharacteristics	description
scaler_available_max_digital_zoom	当前camera支持的最大数字变焦倍数 active area width / crop region width 或 active area height / crop region height能支持的最大值，也就描述了最小的crop region 当crop region小于该区域时，超出的部分会被忽略
control_zoom_ratio_range	当前camera支持的变焦范围，包括数字和光学变焦的能力 maxzoom >= 1.0 >= minzoom, 当minzoom小于1时表示能增加fov(手机上是指切到广角镜头)

通过crop region控制digital zoom

capturerequest#scaler_crop_region用于控制digital zoom的

crop region坐标系

不支持android.distortioncorrection.mode

left,top = [0, 0], right,bottom = [android.sensor.info.activearraysize]

支持android.distortioncorrection.mode

distortion correction mode 是off
- left,top=[0,0], right bottom = [android.sensor.info.precorrectionactivearraysize]
distortion correction mode 是非off
- left,top=[0,0], right bottom = [android.sensor.info.activearraysize]

对于支持ultra_high_resolution_sensor的camera设备，当android.sensor.pixelmode设置为sensor_pixel_mode_maximum_resolution，参考坐标系要相应地修改为activearraysizemaximumresolution和precorrectionactivearraysizemaximumresolution.

crop region应用的时机点

crop region应用于raw转其他颜色空间(比如yuv)时,因此对raw buffer不生效

crop region与输出流间的裁剪规则

当crop region的宽高比与stream size的宽高比不一致时,会发生裁减

如果crop region是4:3，那么4:3的stream能看到所有画面, 16:9的stream会出现垂直方向上的裁减

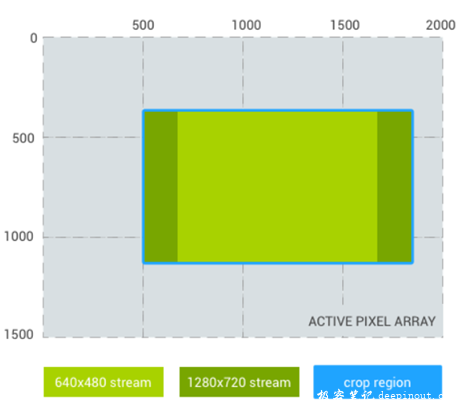

如果crop region是16:9，那么16:9的stream能看到所有画面,4:3的stream会出现水平方向上的裁减

crop region裁减规则说明

假设camera device的active array size为(2000,1500)，且支持freeform的crop
- active array size: 2000×1500 (3 mp, 4:3 aspect ratio)
- output stream #1: 640×480 (vga, 4:3 aspect ratio)
- output stream #2: 1280×720 (720p, 16:9 aspect ratio)

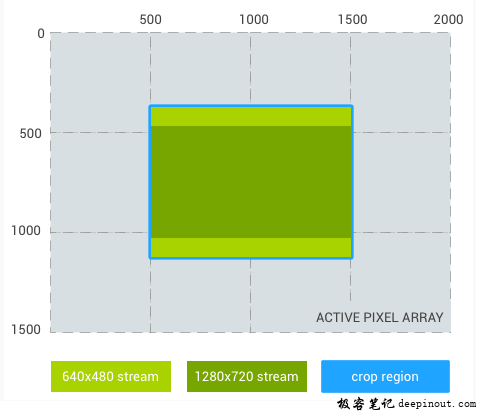

case #1: 4:3 crop region with 2x digital zoom

crop region: rect(500, 375, 1500, 1125) // (left, top, right, bottom)
- 640×480 stream: (500, 375, 1500, 1125) (与 crop region相等)
- 280×720 stream: (500, 469, 1500, 1031) (垂直裁剪)

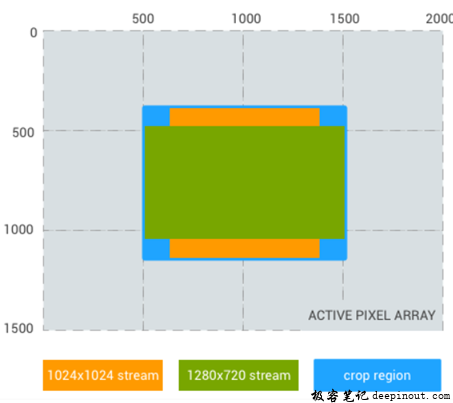

crop region裁减规则说明
