本讲是android camera专题系列的第9讲，我们介绍android camera2 api专题的streamconfigurationmap详解一部分。

更多资源：

资源	描述
在线课程
知识星球	星球名称：深入浅出android camera 星球id: 17296815
wechat	极客笔记圈

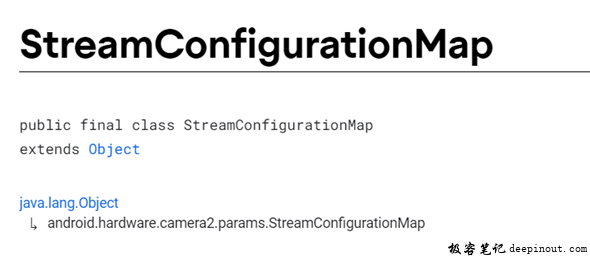

streamconfigurationmap 概述

输出流配置信息api	description	api
getoutputformats	返回输出流支持的format列表，这些format定义在imageformat 或 pixelformat。这个format列表中的format，在isoutputsupportedfor(int format)后会返回true。	api 21

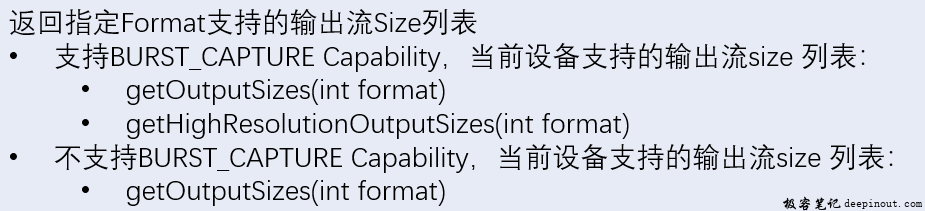

getoutputsizes(int format)		api 21
getoutputsizes(class klass)	返回指定class支持的输出流size列表（不包括high resolution），这个函数只返回imageformat#private的size列表，这个方法建议只用于不知道该使用什么format时	api 21
isoutputsupportedfor(int format)	返回指定的format是否支持配置为输出流，返回true的话，在getoutputsizes(int format)一定能获取到非空列表	api21
isoutputsupportedfor(class klass)	返回指定的klass是否支持配置为接收camera buffer的consumer，只有这6个组件会返回true：surfacetexture, surfaceholder, imagereader, mediarecorder, mediacodec, allocation。	api21

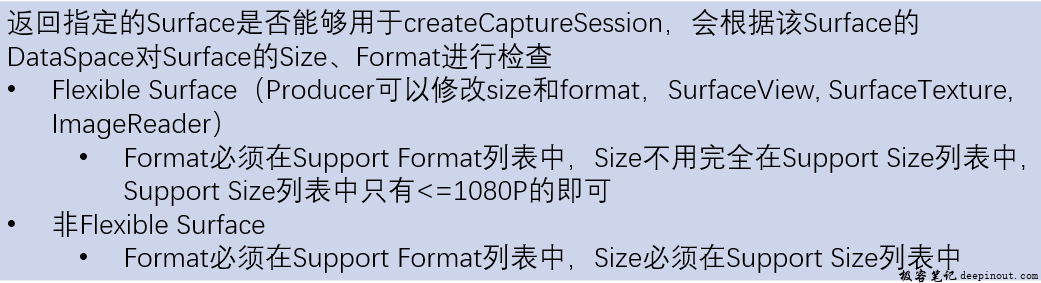

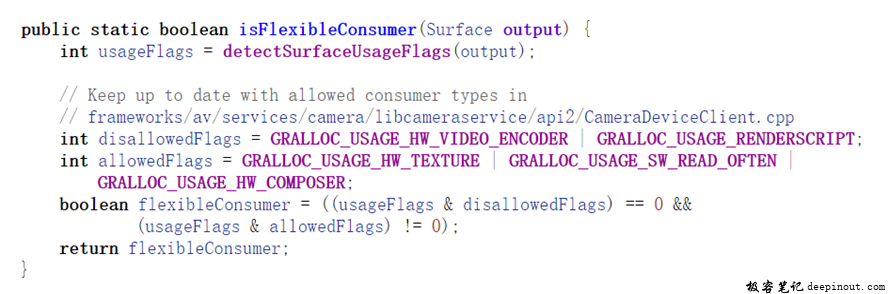

isoutputsupportedfor(surface surface)		api 21

当isp处理模块的mode(android.*.mode)设置为off/fast时，这个值等于android.sensor.frameduration

某路buffer在min frame duration基础上额外增加的处理时间，通常如下format的buffer有stall duration

如下format的buffer的stall duration为0

输出流配置信息api	description	api

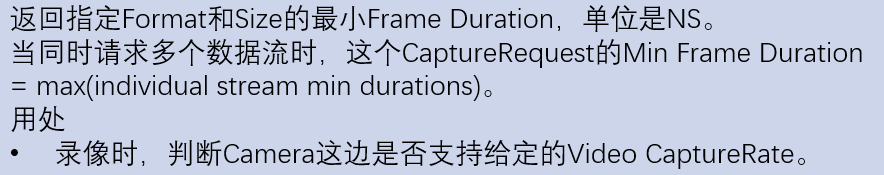

getoutputminframeduration(int format, size size)		api 21
getoutputminframeduration(class klass, size size)	返回指定klass和size的最小frame duration，单位是ns。	api 21
getoutputstallduration(int format, size size)	返回指定format和size的stall frame duration，单位是ns。	api21
getoutputstallduration(class klass, size size)	返回指定klass和size的stall frame duration，单位是ns。	api 21

imageformat/pixelformat	value	hal pixel format	value
imageformat.jpeg	256 (0x00000100)	hal_pixel_format_blob	33
imageformat.depth_point_cloud	257 (0x00000101)	hal_pixel_format_blob	33
imageformat.depth_jpeg	1768253795 (0x69656963)	hal_pixel_format_blob	33
imageformat.heic	1212500294 (0x48454946)	hal_pixel_format_blob	33
imageformat.depth16	1144402265 (0x44363159)	hal_pixel_format_y16	540422489
imageformat.raw_depth	4098(0x1002)	hal_pixel_format_raw16	32
imageformat.raw_sensor	32 (0x00000020)	hal_pixel_format_raw16	32
imageformat.raw_private	36 (0x00000024)	hal_pixel_format_raw_opaque	36
imageformat.raw10	37 (0x00000025)	hal_pixel_format_raw10	37
imageformat.raw12	38 (0x00000026)	hal_pixel_format_raw12	38
imageformat.private	34 (0x00000022)	hal_pixel_format_implementation_defined	34

imageformat/pixelformat	value	hal pixel format	value
imageformat.yuv_420_888	35 (0x00000023)	hal_pixel_format_ycbcr_420_888	35
imageformat.yv12	842094169 (0x32315659)	hal_pixel_format_yv12	842094169
imageformat.nv21	17 (0x00000011)	hal_pixel_format_ycrcb_420_sp	17
imageformat.nv16	16 (0x00000010)	hal_pixel_format_ycbcr_422_sp	16
imageformat.yuy2	20 (0x00000014)	hal_pixel_format_ycbcr_422_i	20
imageformat.y8	538982489 (0x20203859)	hal_pixel_format_y8	538982489
imageformat.ycbcr_p010	54 (0x00000036)	hal_pixel_format_ycbcr_p010	54

imageformat/pixelformat	value	hal pixel format	value
pixelformat.rgba_8888	1 (0x00000001)	hal_pixel_format_rgba_8888	1
pixelformat.rgbx_8888	2 (0x00000002)	hal_pixel_format_rgbx_8888	2
pixelformat.rgb_888	3 (0x00000003)	hal_pixel_format_rgb_888	3
pixelformat.rgb_565	4 (0x00000004)	hal_pixel_format_rgb_565	4
not supported	na	hal_pixel_format_bgra_8888	5
pixelformat.rgba_f16	22 (0x00000016)	hal_pixel_format_rgba_fp16	22
pixelformat.rgba_1010102	43 (0x0000002b)	hal_pixel_format_rgba_1010102	43

imageformat	data space	stream configuration metadata
jpeg	hal_dataspace_v0_jfif	scaler_available_stream_configurations
depth_point_cloud depth16 raw_depth	hal_dataspace_depth	depth_available_depth _stream_configurations
depth_jpeg	hal_dataspace_dynamic_depth	depth_available_dynamic _depth_stream_configurations
heic	hal_dataspace_heif	heic_available_heic_stream_configurations
others	hal_dataspace_unknown	scaler_available_stream_configurations
