本讲是android camera性能分析专题的第48讲，我们介绍perfetto内存分析之使用perfetto来分析java heap。

更多资源：

如何查看某个进程的java heap用量

对app开发者而言，可以使用android studio的profiler功能。但最快捷的方式还是使用dumpsys，可以执行：

dumpsys meminfo [pid/pkg]

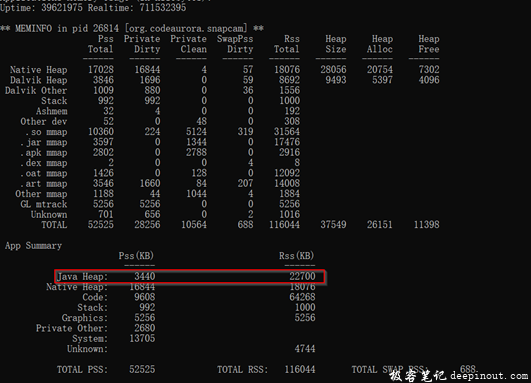

举例:dumpsys meminfo org.codeaurora.snapcam 输出如下:

图中的java heap是如下2项的和

1. dalvik heap（art申请的buffer）
2. .art mmap（art map的buffer）

通过dumpsys meminfo我们能知道某个进程java heap的总大小，但这还不够，留下2个疑问：

1. dumpsys meminfo显示的是总的java heap用量，如何breakdown？
2. 如何知道申请的这8692kb java heap在代码中的callstack？

这就引出了下面两个perfetto相关的主题

• java heap dumps
• java heap sampling

java heap dumps – 对java heap进行breakdown

java heap dumps概述

java heap dumps保留所有java对象间的引用（retained）关系（非callstack），也就是gc不掉的对象，通过火焰图将这些对象呈现出来。

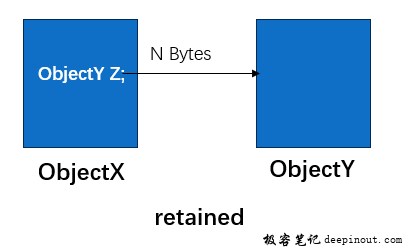

这里的引用定义为：objectx对象通过成员变量z 引用 n bytes的objecty对象

一般来说，一个对象可以通过多条路径访问，java heap dumps只显示最短路径。

更具体的java heap dumps保留的是下图obj1/obj2/obj3 不可回收的部分：

java heap dumps 配置文件说明

参考：

常用的配置如下，这里是对高通camera app进行dump，dump的时间间隔为500ms

data_sources: {
    config {
        name: "android.java_hprof"
        target_buffer: 0
        java_hprof_config {
            process_cmdline: "org.codeaurora.snapcam"
            continuous_dump_config {
                dump_phase_ms: 5
                dump_interval_ms: 500
            }
        }
    }
}

能配置的字段说明如下：

continuousdumpconfig如下：

从perfetto分析java heap dumps

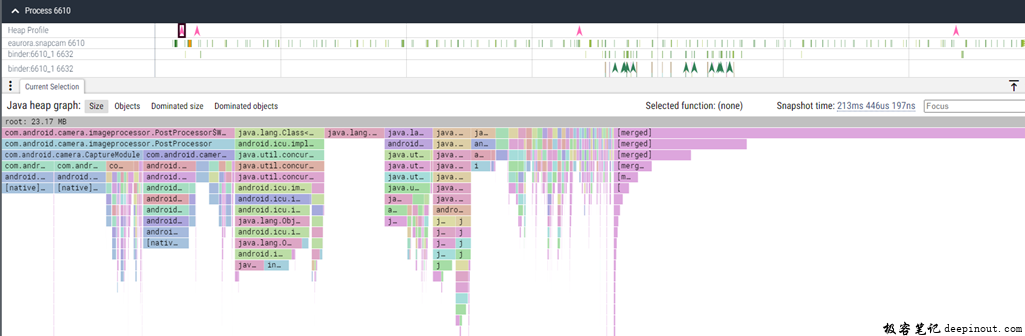

如下图所示，dump完后通过perfetto ui打开，就能看到这23.17mb不能被回收的java heap分别是由哪些部分组成：

其中，

java heap sampling – java heap分配时的调用栈

java heap sampling介绍

• 通过采样方式，记录对象分配/创建时的callstacks，不包含对象释放/被gc回收的callstacks

• heapprofd通过hook heap buffer的申请函数来完成heap分配采样（libc.malloc heap是hook c语言的malloc/free和c 的operator new/delete ），java 使用的com.android.art heap。

• 给定一个n字节的采样间隔，平均每分配n字节就会对一个分配进行采样。默认的采样率是4096字节。

java heap sampling配置

• 运行tools/heap_profile命令时加上–heaps com.android.art （命令行方式）
• 在heapprofdconfig中加入heaps: "com.android.art"（perfetto方式）

data_sources: {
    config {
        name: "android.heapprofd"
        target_buffer: 0
        heapprofd_config {
            sampling_interval_bytes: 4096
            process_cmdline: "org.codeaurora.snapcam"
            heaps: "com.android.art"
            continuous_dump_config {
                dump_phase_ms: 5
                dump_interval_ms: 500
            }
            block_client: false
        }
    }
}

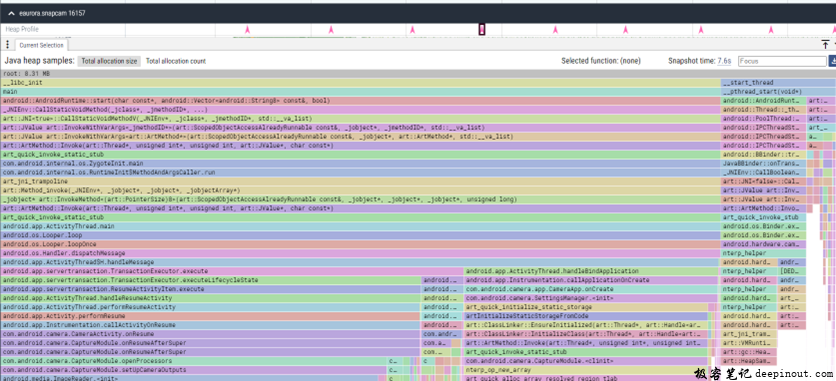

从perfetto分析java heap sampling
